| 基本情報 | 出力タイプ | AC三相 | |
|---|---|---|---|
| モデル番号 | H530 | 回転軸 | 垂直 |
| 刃の数 | 複数刃 | 力 | 10～100kW |
| ストレスの刃の道 | 抵抗 | 認証 | CE |
| 段階 | 三相 | 定格電圧 V | 220/380 |
| 定格出力 | 10kW | 定格風速 M/S | 12 |
| 始動風速 M/ | 3 | ブレード材質 | 高強度ブラシ仕上げアルミニウムプロファイル |
| 安全風速 M/S | 35 | モータータイプ | 三相交流アウターロータ永久磁石発電機 |
| ブレーキ方法 | 電磁ブレーキ | 輸送パッケージ | 木製パレット |
| 保護レベル | IP54 | 商標 | イライテ |
| 仕様 | 500 315 280cm 2500kg | HSコード | 850231000 |
| 起源 | 中国 | ||
| 生産能力 | 年間500個 |

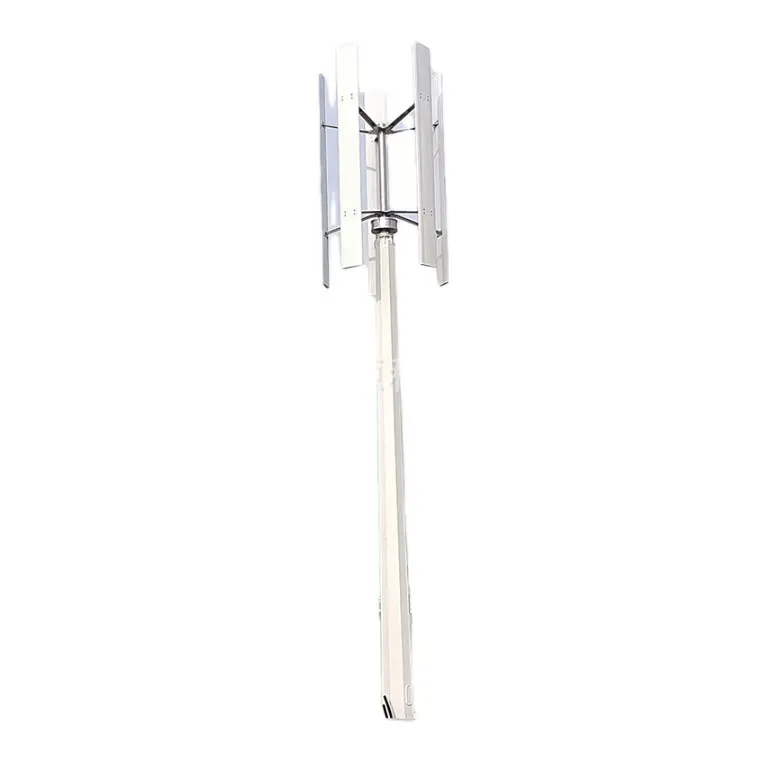

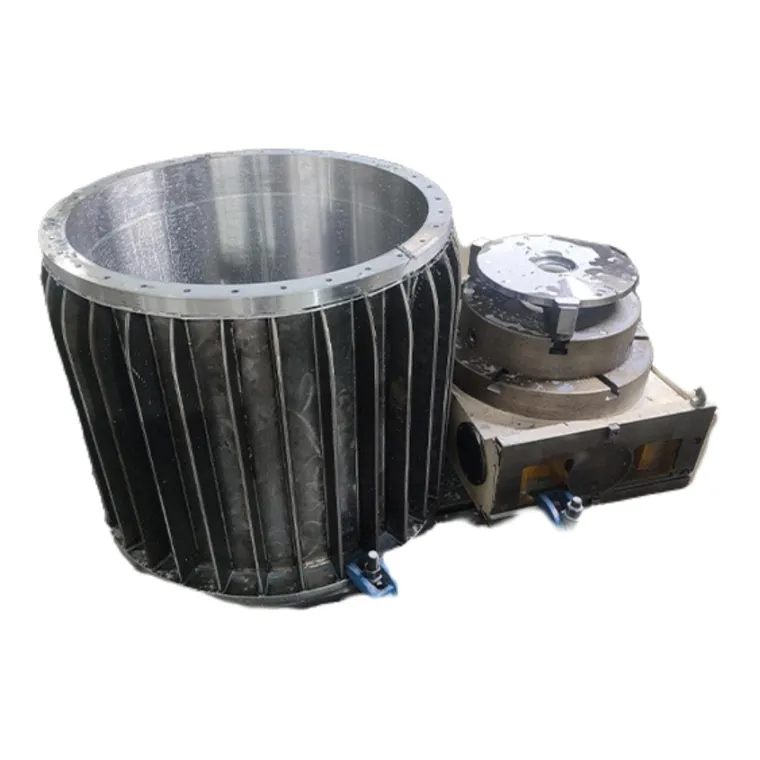

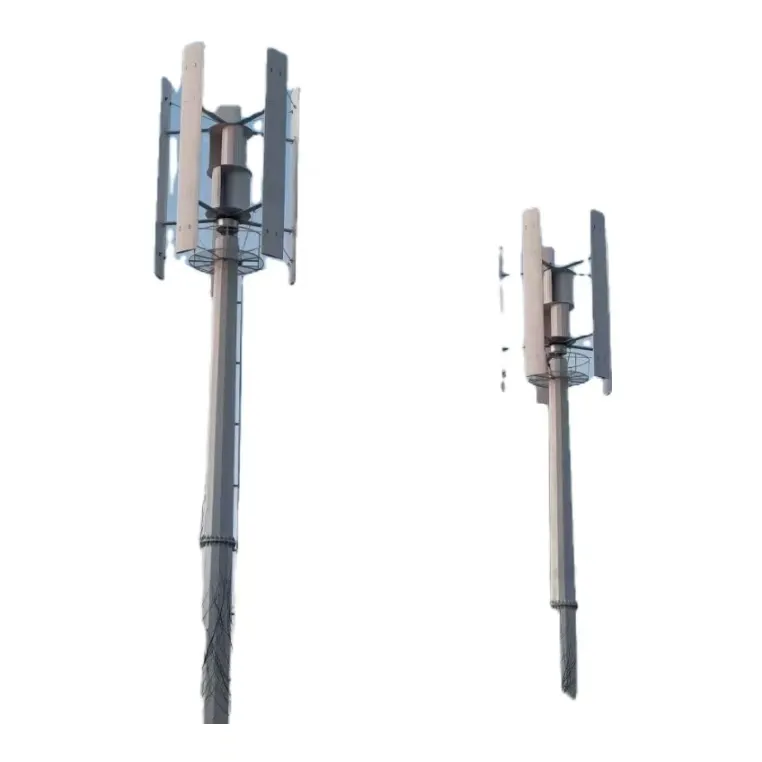

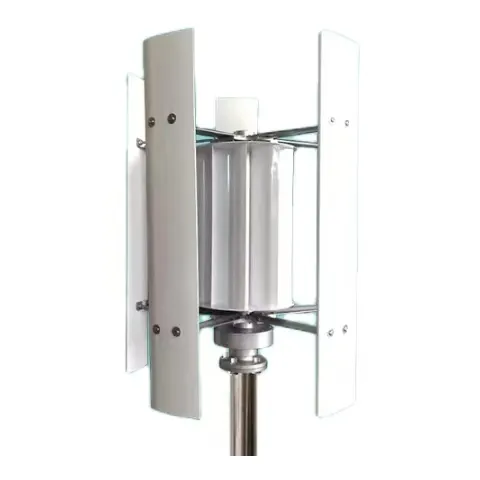

1 製品構造 H530 風力発電機は、主に主エンジン、高速ブレード、補助風車、ブラケット、上部および下部ブラケットプレート、ベースおよびタワーなどで構成されています。詳細は上記の分解図を参照してください。 （1）磁石は高品質の NdFeB 耐高温磁性材料で作られており、始動トルクが小さく、騒音が低いです。 （2）ブレードは、高度な空力設計と高強度アルミニウム合金プロファイルを採用し、動作信頼性を確保しています。 （3）磁気サスペンションモーターのハウジングは、金型で一体鋳造された高強度アルミニウム合金で作られています。一部のアウターローターモーターのハウジングは、高品質の合金鋼コイルで一体成形され、表面には防錆処理のためのプラスチックがスプレーされており、さまざまな複雑で過酷な作業環境に適しています。 （4）本機のすべての露出部分には長期耐食表面処理が施され、接続ネジにはステンレス鋼またはダクロメット処理が施されているため、さまざまな過酷な環境でファンが長期間正常に動作しても腐食しません。 2製品の利点 （1）独立した知的財産権を持つ外観と構造設計を採用し、微風始動と微風発電の効果を完璧に実現します。機械全体は小型、軽量、外観が美しく、動作振動が少ないです。 （2）発電機ハウジングは、一体型ダイカストまたは高品質の合金鋼コイルプレートによる高強度アルミニウム合金で作られており、機械的強度が高く、放熱性能が優れています。特殊なステーターとローターの設計を備え、走行抵抗トルクを効果的に低減します。 （3）風車ブレードは、精密製造による新プロセスのブラシ仕上げアルミ金型で作られ、最適化された空力外観設計と構造設計により、風力エネルギーの利用率が高く、年間発電量が増加します。 （4）主エンジンブレードブラケットは、高品質の合金鋼板をレーザーカットし、全面的に曲げ加工を施して製造されています。取り付け精度が高く、台風への耐性も強く、ファンの安全で信頼性の高い運転を保証します。（5）機械全体は防水・防塵設計を採用し、さまざまな作業条件下での使用条件に対応しています。ファンの中央に補助風車を設置し、風速利用範囲をさらに向上させ、低風速域での電力需要を確保しています。（6）風力発電効率のインテリジェント追跡技術を採用し、電流と電圧を効果的に調整し、高い発電変換率を実現しています。（7）運転時の騒音が少なく、全方向への自動風向調整が可能で、様々なシーンに対応できます。分散型風力発電レイアウトを採用することで、お客様の電気利用の難しさを効果的に解決できます。| ユニットモデル | 300 | 400 | 500 | 600 | 800 | 1000 | 2000 | 3000 | 5000 | 10000 | 20000 | 30000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 定格出力(W) | 300 | 400 | 500 | 600 | 800 | 1000 | 2000 | 3000 | 5000 | 10000 | 20000 | 30000 |
| 定格電圧(V) | 12月24日 | 12月24日 | 24/48 | 24/48 | 48/96 | 48/96 | 120/220 | 120/220 | 220/380 | 220/380 | 220/380 | 220/380 |
| 開始風速(m/s) | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3.5 |
| 定格風速(m/s) | 11 | 11 | 11 | 11 | 11.5 | 11.5 | 11.5 | 11.5 | 12 | 12 | 12 | 13 |
| 安全風速(m/s) | 35 | 35 | 35 | 35 | 35 | 35 | 35 | 35 | 35 | 35 | 35 | 35 |
| 風車の長さ(m) | 1.3 | 1.4 | 1.6 | 1.8 | 2 | 2.2 | 3.2 | 4.2 | 5 | 6.8 | 9.5 | 11.5 |
| ローター直径(m) | 0.95 | 0.95 | 1.16 | 1.16 | 1.35 | 1.67 | 2.1 | 2.63 | 3.15 | 4.25 | 6.05 | 7.5 |
| 接続フランジ | DN40 | DN40 | DN50 | DN50 | DN80 | DN125 | DN125 | DN200 | DN200 | 非標準カスタマイズ | 非標準カスタマイズ | 非標準カスタマイズ |
| ブレード材質 | 高強度ブラシ仕上げのアルミニウムプロファイル | 高強度ブラシ仕上げのアルミニウムプロファイル | 高強度ブラシ仕上げのアルミニウムプロファイル | 高強度ブラシ仕上げのアルミニウムプロファイル | 高強度ブラシ仕上げのアルミニウムプロファイル | 高強度ブラシ仕上げのアルミニウムプロファイル | 高強度ブラシ仕上げのアルミニウムプロファイル | 高強度ブラシ仕上げのアルミニウムプロファイル | 高強度ブラシ仕上げのアルミニウムプロファイル | 高強度ブラシ仕上げのアルミニウムプロファイル | 高強度ブラシ仕上げのアルミニウムプロファイル | 高強度ブラシ仕上げのアルミニウムプロファイル |
| ブレードの数 | 5枚の高速ブレード+補助風車 | 5枚の高速ブレード+補助風車 | 5枚の高速ブレード+補助風車 | 5枚の高速ブレード+補助風車 | 5枚の高速ブレード+補助風車 | 5枚の高速ブレード+補助風車 | 5枚の高速ブレード+補助風車 | 5枚の高速ブレード+補助風車 | 5枚の高速ブレード+補助風車 | 5枚の高速ブレード+補助風車 | 5枚の高速ブレード+補助風車 | 5枚の高速ブレード+補助風車 |
| ブレーキ方法 | 電磁ブレーキ | 電磁ブレーキ | 電磁ブレーキ | 電磁ブレーキ | 電磁ブレーキ | 電磁ブレーキ | 電磁ブレーキ | 電磁ブレーキ | 電磁ブレーキ | 電磁ブレーキ | 電磁ブレーキ | 電磁ブレーキ |
| モータータイプ | 三相交流アウターロータ永久磁石発電機 | 三相交流アウターロータ永久磁石発電機 | 三相交流アウターロータ永久磁石発電機 | 三相交流アウターロータ永久磁石発電機 | 三相交流アウターロータ永久磁石発電機 | 三相交流アウターロータ永久磁石発電機 | 三相交流アウターロータ永久磁石発電機 | 三相交流アウターロータ永久磁石発電機 | 三相交流アウターロータ永久磁石発電機 | 三相交流アウターロータ永久磁石発電機 | 三相交流アウターロータ永久磁石発電機 | 三相交流アウターロータ永久磁石発電機 |
| 動作温度 | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ |
| 塔の高さ | 9m 12m 20m 30m (カスタマイズ可能) | 9m 12m 20m 30m (カスタマイズ可能) | 9m 12m 20m 30m (カスタマイズ可能) | 9m 12m 20m 30m (カスタマイズ可能) | 9m 12m 20m 30m (カスタマイズ可能) | 9m 12m 20m 30m (カスタマイズ可能) | 9m 12m 20m 30m (カスタマイズ可能) | 9m 12m 20m 30m (カスタマイズ可能) | 9m 12m 20m 30m (カスタマイズ可能) | 9m 12m 20m 30m (カスタマイズ可能) | 9m 12m 20m 30m (カスタマイズ可能) | 9m 12m 20m 30m (カスタマイズ可能) |
| タワー型 | ケーブル/独立タワー | ケーブル/独立タワー | ケーブル/独立タワー | ケーブル/独立タワー | ケーブル/独立タワー | ケーブル/独立タワー | ケーブル/独立タワー | ケーブル/独立タワー | ケーブル/独立タワー | ケーブル/独立タワー | ケーブル/独立タワー | ケーブル/独立タワー |
| 断熱クラス | F | F | F | F | F | F | F | F | F | F | F | F |
| 保護レベル | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 |
| 耐食性グレード | C5 | C5 | C5 | C5 | C5 | C5 | C5 | C5 | C5 | C5 | C5 | C5 |
