主な利点
Yilaiteには、 EV高電圧ケーブル、ハイハイブリッド車両高電圧ケーブルシールド付き、シールドなし、または多導体構成で利用できます。
Yilaite は、FHL2G、FHLAL2G、FHLR2GCB2G、FHLR4GC13X、FHLR91XC13X、FHLR2G2GCB2G タイプのケーブルを幅広く取り揃えています。
当社の専門家が最適な導体断面をご提案し、重量、パッケージスペース、コストを削減します。

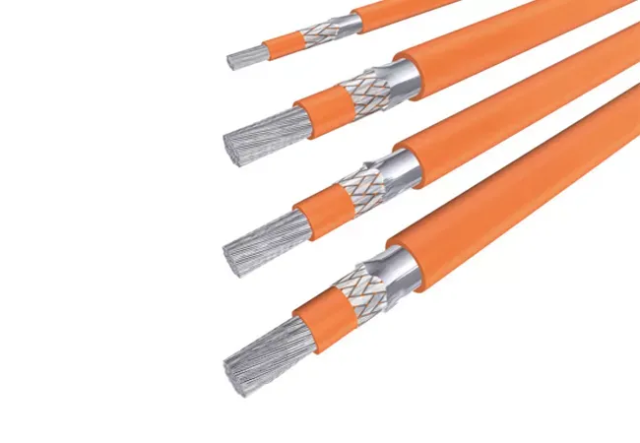

導体：アルミニウム合金
テーピング：ポリエステルテープ/アルミホイル
編組：錫メッキ銅
絶縁体/シース：XLPE/XLPO
定格温度：-40℃～125℃/150℃
定格電圧：AC/DC:600/900v、1000/1500V
短期エージング：240時間、QC/T 1037に準拠
長期エージング：3000時間、QC/T 1037に準拠
耐電圧：2.1kV/1分（600/900V）、3.5kV/1分（1000/1500V）
ハロゲンフリー：PH>4.3、導電率<10 u S/mm
耐引裂性能：>20N/mm
最小曲げ半径：5D(外径≤20mm)、6D(外径>20mm)
環境要件：RoHS & REACH
備考：上記製品仕様、寸法、構造は技術進歩により変更される可能性があります。お客様のニーズに合わせて同様の仕様を設計・製造することも可能です。
|
ケーブル仕様 (mm2) |
最大導体抵抗 (mQ/m 20°C) |
定格電圧 （AC/DC） |
参照(A) |
参照（mm） |
定格温度 |
色 |
|
2.5 |
12.70 |
600V/900V 1000V/1500V |
23A |
6.0 |
-40℃〜125℃/150℃ |
オレンジ |
|
4 |
7.85 |
600V/900V 1000V/1500V |
32A |
6.8 |
-40℃〜125℃/150℃ |
オレンジ |
|
6 |
5.23 |
600V/900V 1000V/1500V |
48A |
8.0 |
-40℃〜125℃/150℃ |
オレンジ |
|
10 |
3.03 |
600V/900V 1000V/1500V |
60A |
9.5 |
-40℃〜125℃/150℃ |
オレンジ |
|
16 |
1.93 |
600V/900V 1000V/1500V |
90A |
11.2 |
-40℃〜125℃/150℃ |
オレンジ |
|
25 |
1.240 |
600V/900V 1000V/1500V |
100A |
13.5 |
-40℃〜125℃/150℃ |
オレンジ |
|
35 |
0.878 |
600V/900V 1000V/1500V |
123A |
14.5 |
-40℃〜125℃/150℃ |
オレンジ |
|
50 |
0.613 |
600V/900V 1000V/1500V |
150A |
17.5 |
-40℃〜125℃/150℃ |
オレンジ |
|
70 |
0.432 |
600V/900V 1000V/1500V |
210A |
19.5 |
-40℃〜125℃/150℃ |
オレンジ |
|
95 |
0.327 |
600V/900V 1000V/1500V |
238A |
21.8 |
-40℃〜125℃/150℃ |
オレンジ |
|
120 |
0.255 |
600V/900V 1000V/1500V |
300A |
24.5 |
-40℃〜125℃/150℃ |
オレンジ |
